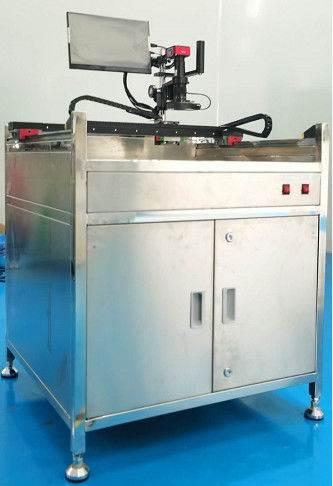

50HZ 60HZ Şablon Denetim Makinesi Çelik Ağı için Kullanım Direnci

Çelik örgü, tel örgü ve PCBA kartları için test ekipmanlarıTW-6200

Bulma aralığı:

Maksimum algılama aralığı 750mm * 750mm

Güçlü evrensellik:

Çelik örgü, tel örgü ve PCBA kartını test etmek için uygundur

Çalıştırılması kolay:

El ile gerçek zamanlı algılama, basit ve kullanışlı

Makine bileşimi:

Endüstriyel kamera ve gerçek zamanlı ekran

Cihazın önemli bir bileşeni, biri görüntüleme ve diğeri gerçek zamanlı görüntü görüntülemesinden sorumludur

Işık kaynağı sistemi:

Yukarıdaki dairesel ışık kaynağı ve altındaki gölgesiz ışık kaynağının kombinasyonu, algılama sonuçlarının daha net bir şekilde gösterilmesini sağlar.

Yapısal bileşenler:

1Yüksek hassasiyetli kılavuz rayı ve kaydırıcı bileşenleri daha kolay ve daha düzgün çalıştırmak için;

2. Aynalı sertleştirilmiş cam tezgahı;

3Paslanmaz çelik çerçeve, pas geçirmez, sağlam ve dayanıklı;

4Yapısal bileşenler siyah anodlu, genel olarak güzel ve hafif.

Kullanım talimatları:

Başlatma için hazırlık

1Giriş voltajının doğru olup olmadığını doğrula.

2Elektrik kutusundaki fişin sabit olup olmadığını kontrol edin.

3. Kamera ile ekran arasındaki bağlantının doğru olduğunu doğrulayın

4. Başlatma ve görüntü ekranı hata ayıklama

Ana güç düğmesini ve ekran düğmesini aç

5. Fareyi kurmak ve kullanmak

6Ekran ayarlama ve kullanımı

Ekran açıldığında ve fare bağlandığında, sağdaki aşağıdaki resimde gösterilen resmi görüntülemek için sağ tıklayın

Çalışma adımları:

1. Gücü açın ve çalışma masasının sağ alt tarafındaki [Güç] düğmesine basın

2Test edilecek çelik örgüyü yatay olarak [Test Table] üzerine yerleştirin.

3Yukarıdaki dairesel ışığın parlaklığını ve lens odaklamasını ayarlayın.

4Kol desteğini tutun ve algılanmak üzere olan her pozisyonla lensleri hizalamak için XY ekseninin yönünü kontrol edin.

5- El yargılama için gerçek zamanlı ekranı izleyin

Önlemler:

1Test platformunu kurarken, seviyeyi ayarlamak ve ayak bardağını sağlam bir şekilde sabitlemek gerekir.

2- Rehber ray ve çalışma masasına kalıntı koyma ve planlandığı gibi tut

3Rehber ray düzenli olarak yağlanmalıdır.

4- Makine kurallara göre topraklanmalı.

5Lens ve ekran, hafif hareket kontrol gücü ile hassas enstrümanlardır.

Ürün parametreleri:
